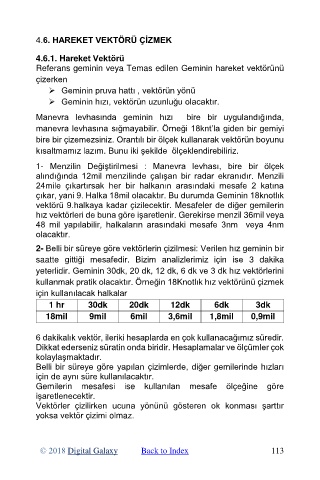

4.6. HAREKET VEKTÖRÜ ÇİZMEK

4.6.1. Hareket Vektörü
Referans geminin veya Temas edilen Geminin hareket vektörünü
çizerken
➢ Geminin pruva hattı , vektörün yönü
➢ Geminin hızı, vektörün uzunluğu olacaktır.

Manevra levhasında geminin hızı bire bir uygulandığında,
manevra levhasına sığmayabilir. Örneği 18knt’la giden bir gemiyi
bire bir çizemezsiniz. Orantılı bir ölçek kullanarak vektörün boyunu
kısaltmamız lazım. Bunu iki şekilde ölçeklendirebiliriz.

1- Menzilin Değiştirilmesi : Manevra levhası, bire bir ölçek
alındığında 12mil menzilinde çalışan bir radar ekranıdır. Menzili
24mile çıkartırsak her bir halkanın arasındaki mesafe 2 katına
çıkar, yani 9. Halka 18mil olacaktır. Bu durumda Geminin 18knotlık
vektörü 9.halkaya kadar çizilecektir. Mesafeler de diğer gemilerin
hız vektörleri de buna göre işaretlenir. Gerekirse menzil 36mil veya
48 mil yapılabilir, halkaların arasındaki mesafe 3nm veya 4nm
olacaktır.
2- Belli bir süreye göre vektörlerin çizilmesi: Verilen hız geminin bir
saatte gittiği mesafedir. Bizim analizlerimiz için ise 3 dakika
yeterlidir. Geminin 30dk, 20 dk, 12 dk, 6 dk ve 3 dk hız vektörlerini
kullanmak pratik olacaktır. Örneğin 18Knotlık hız vektörünü çizmek
için kullanılacak halkalar
1 hr 30dk 20dk 12dk 6dk 3dk
18mil 9mil 6mil 3,6mil 1,8mil 0,9mil

6 dakikalık vektör, ileriki hesaplarda en çok kullanacağımız süredir.
Dikkat ederseniz süratin onda biridir. Hesaplamalar ve ölçümler çok
kolaylaşmaktadır.
Belli bir süreye göre yapılan çizimlerde, diğer gemilerinde hızları
için de aynı süre kullanılacaktır.
Gemilerin mesafesi ise kullanılan mesafe ölçeğine göre
işaretlenecektir.
Vektörler çizilirken ucuna yönünü gösteren ok konması şarttır
yoksa vektör çizimi olmaz.
