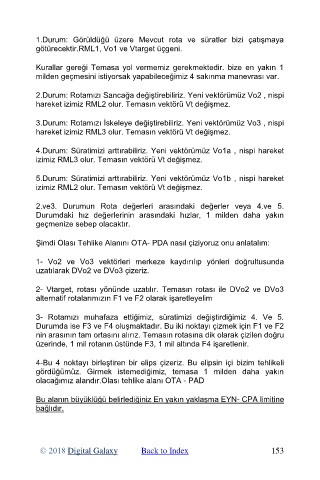

1.Durum: Görüldüğü üzere Mevcut rota ve süratler bizi çatışmaya
götürecektir.RML1, Vo1 ve Vtarget üçgeni.

Kurallar gereği Temasa yol vermemiz gerekmektedir. bize en yakın 1
milden geçmesini istiyorsak yapabileceğimiz 4 sakınma manevrası var.

2.Durum: Rotamızı Sancağa değiştirebiliriz. Yeni vektörümüz Vo2 , nispi
hareket izimiz RML2 olur. Temasın vektörü Vt değişmez.

3.Durum: Rotamızı İskeleye değiştirebiliriz. Yeni vektörümüz Vo3 , nispi
hareket izimiz RML3 olur. Temasın vektörü Vt değişmez.

4.Durum: Süratimizi arttırabiliriz. Yeni vektörümüz Vo1a , nispi hareket
izimiz RML3 olur. Temasın vektörü Vt değişmez.

5.Durum: Süratimizi arttırabiliriz. Yeni vektörümüz Vo1b , nispi hareket
izimiz RML2 olur. Temasın vektörü Vt değişmez.

2.ve3. Durumun Rota değerleri arasındaki değerler veya 4.ve 5.
Durumdaki hız değerlerinin arasındaki hızlar, 1 milden daha yakın
geçmenize sebep olacaktır.

Şimdi Olası Tehlike Alanını OTA- PDA nasıl çiziyoruz onu anlatalım:

1- Vo2 ve Vo3 vektörleri merkeze kaydırılıp yönleri doğrultusunda
uzatılarak DVo2 ve DVo3 çizeriz.

2- Vtarget, rotası yönünde uzatılır. Temasın rotası ile DVo2 ve DVo3
alternatif rotalarımızın F1 ve F2 olarak işaretleyelim

3- Rotamızı muhafaza ettiğimiz, süratimizi değiştirdiğimiz 4. Ve 5.
Durumda ise F3 ve F4 oluşmaktadır. Bu iki noktayı çizmek için F1 ve F2
nin arasının tam ortasını alırız. Temasın rotasına dik olarak çizilen doğru
üzerinde, 1 mil rotanın üstünde F3, 1 mil altında F4 işaretlenir.

4-Bu 4 noktayı birleştiren bir elips çizeriz. Bu elipsin içi bizim tehlikeli
gördüğümüz. Girmek istemediğimiz, temasa 1 milden daha yakın
olacağımız alandır.Olası tehlike alanı OTA - PAD

Bu alanın büyüklüğü belirlediğiniz En yakın yaklaşma EYN- CPA limitine
bağlıdır.
