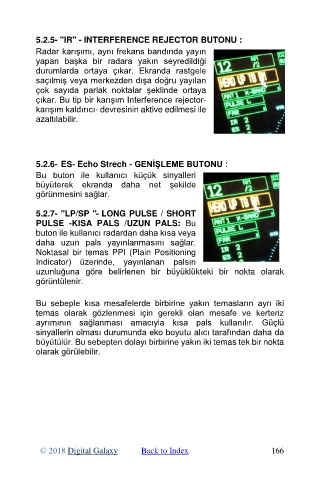

5.2.5- "IR" - INTERFERENCE REJECTOR BUTONU :
Radar karışımı, aynı frekans bandında yayın
yapan başka bir radara yakın seyredildiği
durumlarda ortaya çıkar. Ekranda rastgele
saçılmış veya merkezden dışa doğru yayılan
çok sayıda parlak noktalar şeklinde ortaya
çıkar. Bu tip bir karışım Interference rejector-
karışım kaldırıcı- devresinin aktive edilmesi ile
azaltılabilir.

5.2.6- ES- Echo Strech - GENİŞLEME BUTONU :
Bu buton ile kullanıcı küçük sinyalleri
büyüterek ekranda daha net şekilde
görünmesini sağlar.

5.2.7- "LP/SP "- LONG PULSE / SHORT
PULSE -KISA PALS /UZUN PALS: Bu
buton ile kullanıcı radardan daha kısa veya
daha uzun pals yayınlanmasını sağlar.
Noktasal bir temas PPI (Plain Positioning
Indicator) üzerinde, yayınlanan palsın
uzunluğuna göre belirlenen bir büyüklükteki bir nokta olarak
görüntülenir.

Bu sebeple kısa mesafelerde birbirine yakın temasların ayrı iki
temas olarak gözlenmesi için gerekli olan mesafe ve kerteriz
ayrımının sağlanması amacıyla kısa pals kullanılır. Güçlü
sinyallerin olması durumunda eko boyutu alıcı tarafından daha da
büyütülür. Bu sebepten dolayı birbirine yakın iki temas tek bir nokta
olarak görülebilir.
