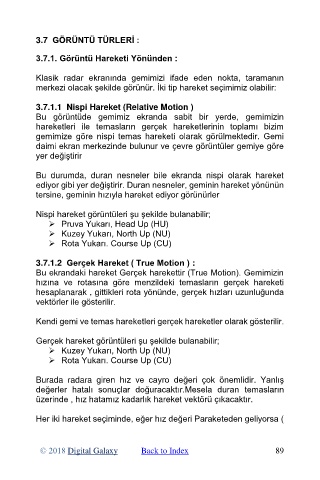

3.7 GÖRÜNTÜ TÜRLERİ :

3.7.1. Görüntü Hareketi Yönünden :

Klasik radar ekranında gemimizi ifade eden nokta, taramanın
merkezi olacak şekilde görünür. İki tip hareket seçimimiz olabilir:

3.7.1.1 Nispi Hareket (Relative Motion )
Bu görüntüde gemimiz ekranda sabit bir yerde, gemimizin
hareketleri ile temasların gerçek hareketlerinin toplamı bizim
gemimize göre nispi temas hareketi olarak görülmektedir. Gemi
daimi ekran merkezinde bulunur ve çevre görüntüler gemiye göre
yer değiştirir

Bu durumda, duran nesneler bile ekranda nispi olarak hareket
ediyor gibi yer değiştirir. Duran nesneler, geminin hareket yönünün
tersine, geminin hızıyla hareket ediyor görünürler

Nispi hareket görüntüleri şu şekilde bulanabilir;
➢ Pruva Yukarı, Head Up (HU)
➢ Kuzey Yukarı, North Up (NU)
➢ Rota Yukarı. Course Up (CU)

3.7.1.2 Gerçek Hareket ( True Motion ) :
Bu ekrandaki hareket Gerçek harekettir (True Motion). Gemimizin
hızına ve rotasına göre menzildeki temasların gerçek hareketi
hesaplanarak , gittikleri rota yönünde, gerçek hızları uzunluğunda
vektörler ile gösterilir.

Kendi gemi ve temas hareketleri gerçek hareketler olarak gösterilir.

Gerçek hareket görüntüleri şu şekilde bulanabilir;
➢ Kuzey Yukarı, North Up (NU)
➢ Rota Yukarı. Course Up (CU)

Burada radara giren hız ve cayro değeri çok önemlidir. Yanlış
değerler hatalı sonuçlar doğuracaktır.Mesela duran temasların
üzerinde , hız hatamız kadarlık hareket vektörü çıkacaktır.

Her iki hareket seçiminde, eğer hız değeri Paraketeden geliyorsa (
