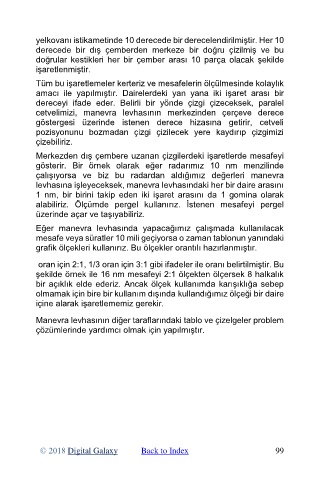

yelkovanı istikametinde 10 derecede bir derecelendirilmiştir. Her 10
derecede bir dış çemberden merkeze bir doğru çizilmiş ve bu
doğrular kestikleri her bir çember arası 10 parça olacak şekilde
işaretlenmiştir.
Tüm bu işaretlemeler kerteriz ve mesafelerin ölçülmesinde kolaylık
amacı ile yapılmıştır. Dairelerdeki yan yana iki işaret arası bir
dereceyi ifade eder. Belirli bir yönde çizgi çizeceksek, paralel
cetvelimizi, manevra levhasının merkezinden çerçeve derece
göstergesi üzerinde istenen derece hizasına getirir, cetveli
pozisyonunu bozmadan çizgi çizilecek yere kaydırıp çizgimizi
çizebiliriz.

Merkezden dış çembere uzanan çizgilerdeki işaretlerde mesafeyi
gösterir. Bir örnek olarak eğer radarımız 10 nm menzilinde
çalışıyorsa ve biz bu radardan aldığımız değerleri manevra
levhasına işleyeceksek, manevra levhasındaki her bir daire arasını
1 nm, bir birini takip eden iki işaret arasını da 1 gomina olarak
alabiliriz. Ölçümde pergel kullanırız. İstenen mesafeyi pergel
üzerinde açar ve taşıyabiliriz.

Eğer manevra levhasında yapacağımız çalışmada kullanılacak
mesafe veya süratler 10 mili geçiyorsa o zaman tablonun yanındaki
grafik ölçekleri kullanırız. Bu ölçekler orantılı hazırlanmıştır.

oran için 2:1, 1/3 oran için 3:1 gibi ifadeler ile oranı belirtilmiştir. Bu
şekilde örnek ile 16 nm mesafeyi 2:1 ölçekten ölçersek 8 halkalık
bir açıklık elde ederiz. Ancak ölçek kullanımda karışıklığa sebep
olmamak için bire bir kullanım dışında kullandığımız ölçeği bir daire
içine alarak işaretlememiz gerekir.

Manevra levhasının diğer taraflarındaki tablo ve çizelgeler problem
çözümlerinde yardımcı olmak için yapılmıştır.
