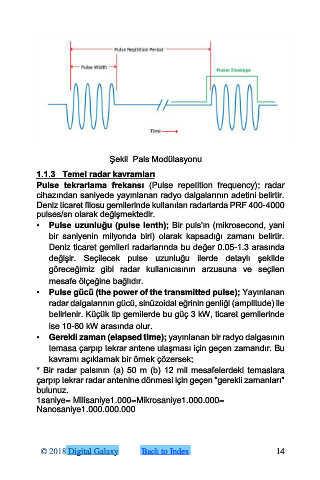

Şekil Pals Modülasyonu
1.1.3 Temel radar kavramları
Pulse tekrarlama frekansı (Pulse repetition frequency); radar
cihazından saniyede yayınlanan radyo dalgalarının adetini belirtir.
Deniz ticaret filosu gemilerinde kullanılan radarlarda PRF 400-4000
pulses/sn olarak değişmektedir.
• Pulse uzunluğu (pulse lenth); Bir puls'ın (mikrosecond, yani
bir saniyenin milyonda biri) olarak kapsadığı zamanı belirtir.
Deniz ticaret gemileri radarlarında bu değer 0.05-1.3 arasında
değişir. Seçilecek pulse uzunluğu ilerde detaylı şekilde
göreceğimiz gibi radar kullanıcısının arzusuna ve seçilen
mesafe ölçeğine bağlıdır.
• Pulse gücü (the power of the transmitted pulse); Yayınlanan
radar dalgalarının gücü, sinüzoidal eğrinin genliği (amplitude) ile
belirlenir. Küçük tip gemilerde bu güç 3 kW, ticaret gemilerinde
ise 10-60 kW arasında olur.
• Gerekli zaman (elapsed time); yayınlanan bir radyo dalgasının
temasa çarpıp tekrar antene ulaşması için geçen zamandır. Bu
kavramı açıklamak bir örnek çözersek;
* Bir radar palsının (a) 50 m (b) 12 mil mesafelerdeki temaslara
çarpıp tekrar radar antenine dönmesi için geçen "gerekli zamanları"
bulunuz.
1saniye= Milisaniye1.000=Mikrosaniye1.000.000=
Nanosaniye1.000.000.000
