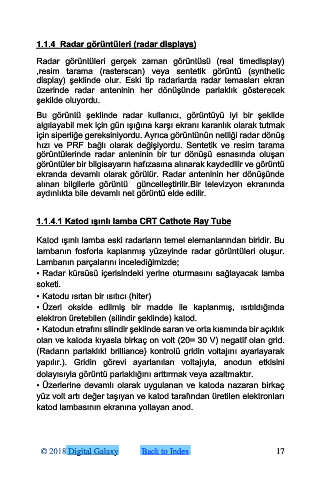

1.1.4 Radar görüntüleri (radar displays)

Radar görüntüleri gerçek zaman görüntüsü (real timedisplay)
,resim tarama (rasterscan) veya sentetik görüntü (synthetic
display) şeklinde olur. Eski tip radarlarda radar temasları ekran
üzerinde radar anteninin her dönüşünde parlaklık gösterecek
şekilde oluyordu.

Bu görüntü şeklinde radar kullanıcı, görüntüyü iyi bir şekilde
algılayabil mek için gün ışığına karşı ekranı karanlık olarak tutmak
için siperliğe gereksiniyordu. Ayrıca görüntünün netliği radar dönüş
hızı ve PRF bağlı olarak değişiyordu. Sentetik ve resim tarama
görüntülerinde radar anteninin bir tur dönüşü esnasında oluşan
görüntüler bir bilgisayarın hafızasına alınarak kaydedilir ve görüntü
ekranda devamlı olarak görülür. Radar anteninin her dönüşünde
alınan bilgilerle görüntü güncelleştirilir.Bir televizyon ekranında
aydınlıkta bile devamlı net görüntü elde edilir.

1.1.4.1 Katod ışınlı lamba CRT Cathote Ray Tube

Katod ışınlı lamba eski radarların temel elemanlarından biridir. Bu
lambanın fosforla kaplanmış yüzeyinde radar görüntüleri oluşur.
Lambanın parçalarını incelediğimizde;
• Radar kürsüsü içerisindeki yerine oturmasını sağlayacak lamba
soketi.
• Katodu ısıtan bir ısıtıcı (hiter)
• Üzeri okside edilmiş bir madde ile kaplanmış, ısıtıldığında
elektron üretebilen (silindir şeklinde) katod.
• Katodun etrafını silindir şeklinde saran ve orta kısmında bir açıklık
olan ve katoda kıyasla birkaç on volt (20= 30 V) negatif olan grid.
(Radarın parlaklık! brilliance} kontrolü gridin voltajını ayarlayarak
yapılır.). Gridin görevi ayarlanılan voltajıyla, anodun etkisini
dolayısıyla görüntü parlaklığını arttırmak veya azaltmaktır.
• Üzerlerine devamlı olarak uygulanan ve katoda nazaran birkaç
yüz volt artı değer taşıyan ve katod tarafından üretilen elektronları
katod lambasının ekranına yollayan anod.
