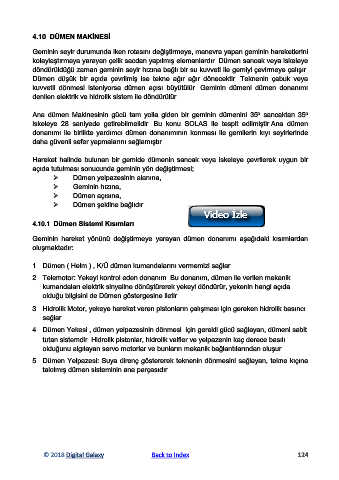

4.10  DÜMEN MAKİNESİ

            Geminin seyir durumunda iken rotasını değiştirmeye, manevra yapan geminin hareketlerini
            kolaylaştırmaya yarayan çelik sacdan yapılmış elemanlardır. Dümen sancak veya iskeleye
            döndürüldüğü zaman geminin seyir hızına bağlı bir su kuvveti ile gemiyi çevirmeye çalışır.
            Dümen  düşük  bir  açıda  çevrilmiş  ise  tekne  ağır  ağır  dönecektir.  Teknenin  çabuk  veya
            kuvvetli  dönmesi  isteniyorsa  dümen  açısı  büyütülür.  Geminin  dümeni  dümen  donanımı
            denilen elektrik ve hidrolik sistem ile döndürülür.

                                                                                           o
            Ana  dümen  Makinesinin  gücü  tam  yolla  giden  bir  geminin  dümenini  35   sancaktan  35    o
            iskeleye  28  saniyede  getirebilmelidir.  Bu  konu  SOLAS  ile  tespit  edilmiştir.Ana  dümen
            donanımı ile birlikte yardımcı dümen donanımının konması ile gemilerin kıyı seyirlerinde
            daha güvenli sefer yapmalarını sağlamıştır.

            Hareket halinde bulunan bir gemide dümenin sancak veya iskeleye çevrilerek uygun bir
            açıda tutulması sonucunda geminin yön değiştirmesi;
                    ➢     Dümen yelpazesinin alanına,
                    ➢     Geminin hızına,
                    ➢     Dümen açısına,
                    ➢     Dümen şekline bağlıdır.

            4.10.1  Dümen Sistemi Kısımları

            Geminin  hareket  yönünü  değiştirmeye  yarayan  dümen  donanımı  aşağıdaki  kısımlardan
            oluşmaktadır:

            1.  Dümen ( Helm ) , K/Ü dümen kumandalarını vermemizi sağlar

            2.  Telemotor: Yekeyi kontrol eden donanım. Bu donanım, dümen ile verilen mekanik
                kumandaları elektrik sinyaline dönüştürerek yekeyi döndürür, yekenin hangi açıda
                olduğu bilgisini de Dümen göstergesine iletir.

            3.  Hidrolik Motor, yekeye hareket veren pistonların çalışması için gereken hidrolik basıncı
                sağlar
            4.  Dümen Yekesi , dümen yelpazesinin dönmesi  için gerekli gücü sağlayan, dümeni sabit
                tutan sistemdir. Hidrolik pistonlar, hidrolik valfler ve yelpazenin kaç derece basılı
                olduğunu algılayan servo motorlar ve bunların mekanik bağlantılarından oluşur.

            5.  Dümen Yelpazesi: Suya direnç göstererek teknenin dönmesini sağlayan, tekne kıçına
                takılmış dümen sisteminin ana parçasıdır
