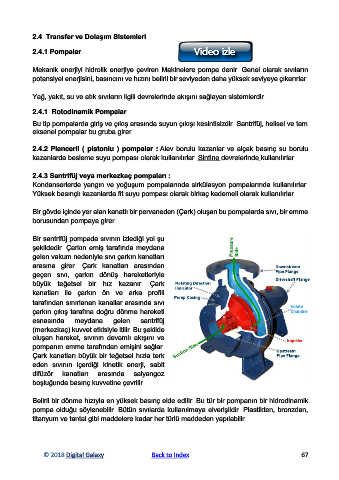

2.4  Transfer ve Dolaşım Sistemleri

            2.4.1 Pompalar

            Mekanik enerjiyi hidrolik enerjiye çeviren Makinelere pompa denir. Genel olarak sıvıların
            potansiyel enerjisini, basıncını ve hızını belirli bir seviyeden daha yüksek seviyeye çıkarırlar.

            Yağ, yakıt, su ve atık sıvıların ilgili devrelerinde akışını sağlayan sistemlerdir.


            2.4.1  Rotodinamik Pompalar
            Bu tip pompalarda giriş ve çıkış arasında suyun çıkışı kesintisizdir. Santrifüj, helisel ve tam
            eksenel pompalar bu gruba girer.

            2.4.2 Plancerli ( pistonlu ) pompalar : Alev borulu kazanlar ve alçak basınç su borulu
            kazanlarda besleme suyu pompası olarak kullanılırlar. Sintine devrelerinde kullanılırlar.

            2.4.3 Santrifüj veya merkezkaç pompaları :
            Kondanserlerde yangın ve yoğuşum pompalarında sirkülasyon pompalarında kullanılırlar.
            Yüksek basınçlı kazanlarda fit suyu pompası olarak birkaç kademeli olarak kullanılırlar.

            Bir gövde içinde yer alan kanatlı bir pervaneden (Çark) oluşan bu pompalarda sıvı, bir emme
            borusundan pompaya girer.

            Bir santrifüj pompada sıvının izlediği yol şu
            şekildedir. Çarkın emiş tarafında meydana
            gelen vakum nedeniyle sıvı çarkın kanatları
            arasına  girer.  Çark  kanatları  arasından
            geçen  sıvı,  çarkın  dönüş  hareketleriyle
            büyük  teğetsel  bir  hız  kazanır.  Çark
            kanatları  ile  çarkın  ön  ve  arka  profili
            tarafından sınırlanan kanallar arasında sıvı
            çarkın çıkış tarafına doğru dönme hareketi
            esnasında      meydana       gelen    santrifüj
            (merkezkaç) kuvvet etkisiyle itilir. Bu şekilde
            oluşan  hareket,  sıvının  devamlı  akışını  ve
            pompanın emme tarafından emişini sağlar.
            Çark kanatları büyük bir teğetsel hızla terk
            eden  sıvının  içerdiği  kinetik  enerji,  sabit
            difüzör    kanatları   arasında     salyangoz
            boşluğunda basınç kuvvetine çevrilir.

            Belirli bir dönme hızıyla en yüksek basınç elde edilir. Bu tür bir pompanın bir hidrodinamik
            pompa olduğu söylenebilir. Bütün sıvılarda kullanılmaya elverişlidir. Plastikten, bronzdan,
            titanyum ve tantal gibi maddelere kadar her türlü maddeden yapılabilir.
