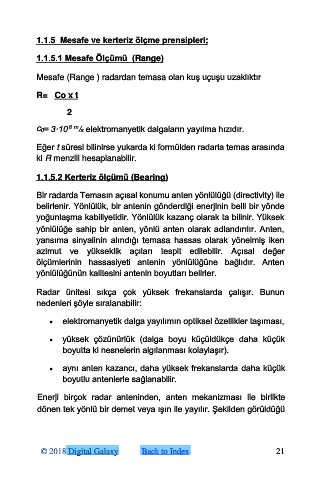

1.1.5 Mesafe ve kerteriz ölçme prensipleri;

1.1.5.1 Mesafe Ölçümü (Range)

Mesafe (Range ) radardan temasa olan kuş uçuşu uzaklıktır

R= Co x t

2

8 m
c0= 3·10 /s elektromanyetik dalgaların yayılma hızıdır.
Eğer t süresi bilinirse yukarda ki formülden radarla temas arasında
ki R menzili hesaplanabilir.

1.1.5.2 Kerteriz ölçümü (Bearing)

Bir radarda Temasın açısal konumu anten yönlülüğü (directivity) ile
belirlenir. Yönlülük, bir antenin gönderdiği enerjinin belli bir yönde
yoğunlaşma kabiliyetidir. Yönlülük kazanç olarak ta bilinir. Yüksek
yönlülüğe sahip bir anten, yönlü anten olarak adlandırılır. Anten,
yansıma sinyalinin alındığı temasa hassas olarak yönelmiş iken
azimut ve yükseklik açıları tespit edilebilir. Açısal değer
ölçümlerinin hassasiyeti antenin yönlülüğüne bağlıdır. Anten
yönlülüğünün kalitesini antenin boyutları belirler.

Radar ünitesi sıkça çok yüksek frekanslarda çalışır. Bunun
nedenleri şöyle sıralanabilir:

• elektromanyetik dalga yayılımın optiksel özellikler taşıması,

• yüksek çözünürlük (dalga boyu küçüldükçe daha küçük
boyutta ki nesnelerin algılanması kolaylaşır).

• aynı anten kazancı, daha yüksek frekanslarda daha küçük
boyutlu antenlerle sağlanabilir.

Enerji birçok radar anteninden, anten mekanizması ile birlikte
dönen tek yönlü bir demet veya ışın ile yayılır. Şekilden görüldüğü
