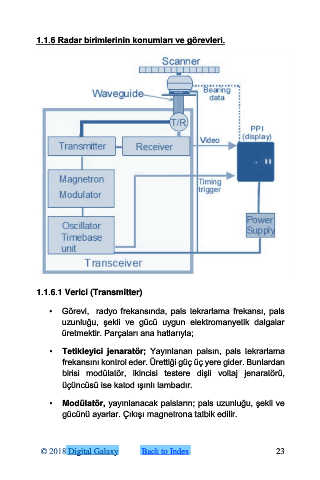

1.1.6 Radar birimlerinin konumları ve görevleri.

1.1.6.1 Verici (Transmitter)

• Görevi, radyo frekansında, pals tekrarlama frekansı, pals
uzunluğu, şekli ve gücü uygun elektromanyetik dalgalar
üretmektir. Parçaları ana hatlarıyla;

• Tetikleyici jenaratör; Yayınlanan palsın, pals tekrarlama
frekansını kontrol eder. Ürettiği güç üç yere gider. Bunlardan
birisi modülatör, ikincisi testere dişli voltaj jenaratörü,
üçüncüsü ise katod ışınlı lambadır.

• Modülatör, yayınlanacak palsların; pals uzunluğu, şekli ve
gücünü ayarlar. Çıkışı magnetrona tatbik edilir.
