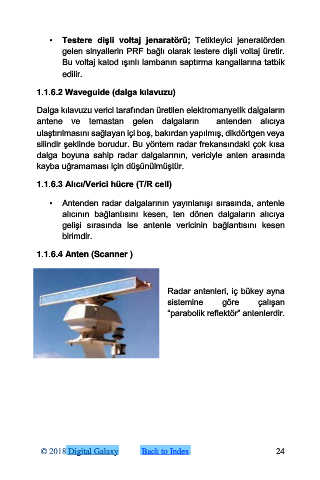

• Testere dişli voltaj jenaratörü; Tetikleyici jeneratörden
gelen sinyallerin PRF bağlı olarak testere dişli voltaj üretir.
Bu voltaj katod ışınlı lambanın saptırma kangallarına tatbik
edilir.

1.1.6.2 Waveguide (dalga kılavuzu)

Dalga kılavuzu verici tarafından üretilen elektromanyetik dalgaların
antene ve temastan gelen dalgaların antenden alıcıya
ulaştırılmasını sağlayan içi boş, bakırdan yapılmış, dikdörtgen veya
silindir şeklinde borudur. Bu yöntem radar frekansındaki çok kısa
dalga boyuna sahip radar dalgalarının, vericiyle anten arasında
kayba uğramaması için düşünülmüştür.

1.1.6.3 Alıcı/Verici hücre (T/R cell)

• Antenden radar dalgalarının yayınlanışı sırasında, antenle
alıcının bağlantısını kesen, ten dönen dalgaların alıcıya
gelişi sırasında ise antenle vericinin bağlantısını kesen
birimdir.

1.1.6.4 Anten (Scanner )

Radar antenleri, iç bükey ayna
sistemine göre çalışan
“parabolik reflektör” antenlerdir.
