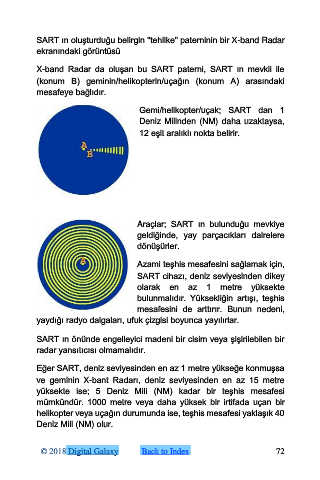

SART ın oluşturduğu belirgin "tehlike" paterninin bir X-band Radar
ekranındaki görüntüsü

X-band Radar da oluşan bu SART paterni, SART ın mevkii ile
(konum B) geminin/helikopterin/uçağın (konum A) arasındaki
mesafeye bağlıdır.

Gemi/helikopter/uçak; SART dan 1
Deniz Milinden (NM) daha uzaktaysa,
12 eşit aralıklı nokta belirir.

Araçlar; SART ın bulunduğu mevkiye
geldiğinde, yay parçacıkları dairelere
dönüşürler.

Azami teşhis mesafesini sağlamak için,
SART cihazı, deniz seviyesinden dikey
olarak en az 1 metre yüksekte
bulunmalıdır. Yüksekliğin artışı, teşhis
mesafesini de arttırır. Bunun nedeni,
yaydığı radyo dalgaları, ufuk çizgisi boyunca yayılırlar.

SART ın önünde engelleyici madeni bir cisim veya şişirilebilen bir
radar yansıtıcısı olmamalıdır.

Eğer SART, deniz seviyesinden en az 1 metre yükseğe konmuşsa
ve geminin X-bant Radarı, deniz seviyesinden en az 15 metre
yüksekte ise; 5 Deniz Mili (NM) kadar bir teşhis mesafesi
mümkündür. 1000 metre veya daha yüksek bir irtifada uçan bir
helikopter veya uçağın durumunda ise, teşhis mesafesi yaklaşık 40
Deniz Mili (NM) olur.
