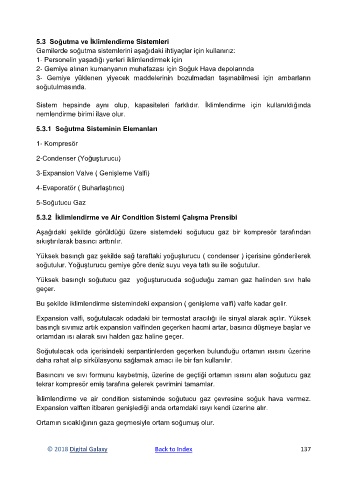

5.3  Soğutma ve İklimlendirme Sistemleri
              Gemilerde soğutma sistemlerini aşağıdaki ihtiyaçlar için kullanırız:
              1- Personelin yaşadığı yerleri iklimlendirmek için
              2- Gemiye alınan kumanyanın muhafazası için Soğuk Hava depolarında
              3-  Gemiye  yüklenen  yiyecek  maddelerinin  bozulmadan  taşınabilmesi  için  ambarların
              soğutulmasında.

              Sistem  hepsinde  aynı  olup,  kapasiteleri  farklıdır.  İklimlendirme  için  kullanıldığında
              nemlendirme birimi ilave olur.

              5.3.1  Soğutma Sisteminin Elemanları


              1- Kompresör

              2-Condenser (Yoğuşturucu)

              3-Expansion Valve ( Genişleme Valfi)

              4-Evaporatör ( Buharlaştırıcı)


              5-Soğutucu Gaz

              5.3.2  İklimlendirme ve Air Condition Sistemi Çalışma Prensibi

              Aşağıdaki  şekilde  görüldüğü  üzere  sistemdeki  soğutucu  gaz  bir  kompresör  tarafından
              sıkıştırılarak basıncı arttırılır.

              Yüksek basınçlı gaz şekilde sağ taraftaki yoğuşturucu ( condenser ) içerisine gönderilerek
              soğutulur. Yoğuşturucu gemiye göre deniz suyu veya tatlı su ile soğutulur.

              Yüksek  basınçlı  soğutucu  gaz    yoğuşturucuda  soğuduğu  zaman  gaz  halinden  sıvı  hale
              geçer.


              Bu şekilde iklimlendirme sistemindeki expansion ( genişleme valfi) valfe kadar gelir.

              Expansion valfi, soğutulacak odadaki bir termostat aracılığı ile sinyal alarak açılır. Yüksek
              basınçlı sıvımız artık expansion valfinden geçerken hacmi artar, basıncı düşmeye başlar ve
              ortamdan ısı alarak sıvı halden gaz haline geçer.

              Soğutulacak oda içerisindeki serpantinlerden geçerken bulunduğu ortamın ısısını üzerine
              daha rahat alıp sirkülasyonu sağlamak amacı ile bir fan kullanılır.

              Basıncını ve sıvı formunu kaybetmiş, üzerine de geçtiği ortamın ısısını alan soğutucu gaz
              tekrar kompresör emiş tarafına gelerek çevrimini tamamlar.

              İklimlendirme  ve  air  condition  sisteminde  soğutucu  gaz  çevresine  soğuk  hava  vermez.
              Expansion valften itibaren genişlediği anda ortamdaki ısıyı kendi üzerine alır.


              Ortamın sıcaklığının gaza geçmesiyle ortam soğumuş olur.
