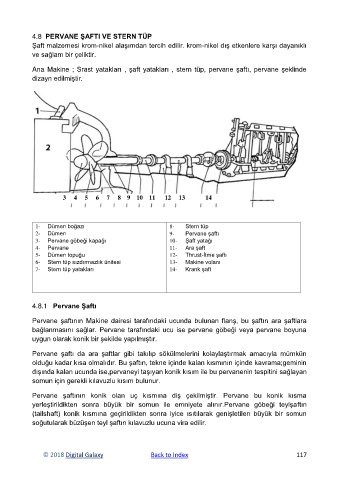

4.8  PERVANE ŞAFTI VE STERN TÜP
            Şaft malzemesi krom-nikel alaşımdan tercih edilir. krom-nikel dış etkenlere karşı dayanıklı
            ve sağlam bir çeliktir.

            Ana Makine ; Srast yatakları , şaft yatakları , stern tüp, pervane şaftı, pervane şeklinde
            dizayn edilmiştir.
























                                3     4     5     6     7     8    9    10    11      12     13             14




             1-   Dümen boğazı                               8-   Stern tüp
             2-   Dümen                                      9-   Pervane şaftı
             3-   Pervane göbeği kapağı                      10-   Şaft yatağı
             4-   Pervane                                    11-   Ara şaft
             5-   Dümen topuğu                               12-   Thrust-İtme şaftı
             6-   Stern tüp sızdırmazlık ünitesi             13-   Makine volanı
             7-   Stern tüp yatakları                        14-   Krank şaft





            4.8.1   Pervane Şaftı


            Pervane  şaftının  Makine  dairesi  tarafındaki ucunda  bulunan  flanş,  bu  şaftın  ara  şaftlara
            bağlanmasını  sağlar. Pervane  tarafındaki  ucu  ise  pervane  göbeği  veya  pervane  boyuna
            uygun olarak konik bir şekilde yapılmıştır.


            Pervane  şaftı  da  ara  şaftlar  gibi  takılıp  sökülmelerini  kolaylaştırmak  amacıyla  mümkün
            olduğu kadar kısa olmalıdır. Bu şaftın, tekne içinde kalan kısmının içinde kavrama;geminin
            dışında kalan ucunda ise,pervaneyi taşıyan konik kısım ile bu pervanenin tespitini sağlayan
            somun için gerekli kılavuzlu kısım bulunur.

            Pervane  şaftının  konik  olan  uç  kısmına  diş  çekilmiştir.  Pervane  bu  konik  kısma
            yerleştirildikten  sonra  büyük  bir  somun  ile  emniyete  alınır.Pervane  göbeği  teylşaftın
            (tailshaft)  konik  kısmına  geçirildikten  sonra  iyice  ısıtılarak  genişletilen  büyük  bir  somun
            soğutularak büzüşen teyl şaftın kılavuzlu ucuna vira edilir.
