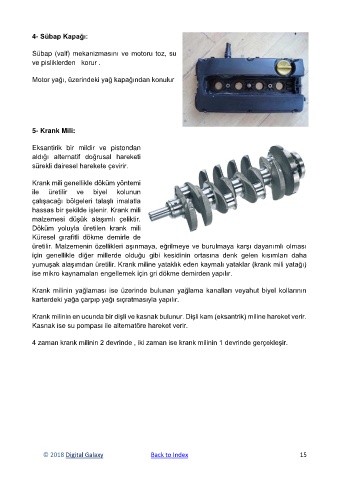

4- Sübap Kapağı:


            Sübap (valf) mekanizmasını ve motoru toz, su
            ve pisliklerden   korur .


            Motor yağı, üzerindeki yağ kapağından konulur







            5- Krank Mili:


            Eksantirik  bir  mildir  ve  pistondan
            aldığı  alternatif  doğrusal  hareketi
            sürekli dairesel harekete çevirir.

            Krank mili genellikle döküm yöntemi
            ile   üretilir   ve   biyel   kolunun
            çalışacağı  bölgeleri  talaşlı  imalatla
            hassas bir şekilde işlenir. Krank mili
            malzemesi  düşük  alaşımlı  çeliktir.
            Döküm  yoluyla  üretilen  krank  mili
            Küresel  gırafitli  dökme  demirle  de
            üretilir. Malzemenin özellikleri aşınmaya, eğrilmeye ve burulmaya karşı dayanımlı olması
            için  genellikle  diğer  millerde  olduğu  gibi  kesidinin  ortasına  denk  gelen  kısımları  daha
            yumuşak alaşımdan üretilir. Krank miline yataklık eden kaymalı yataklar (krank mili yatağı)
            ise mikro kaynamaları engellemek için gri dökme demirden yapılır.


            Krank  milinin  yağlaması  ise  üzerinde  bulunan  yağlama  kanalları  veyahut  biyel kollarının
            karterdeki yağa çarpıp yağı sıçratmasıyla yapılır.

            Krank milinin en ucunda bir dişli ve kasnak bulunur. Dişli kam (eksantrik) miline hareket verir.
            Kasnak ise su pompası ile alternatöre hareket verir.


            4 zaman krank milinin 2 devrinde , iki zaman ise krank milinin 1 devrinde gerçekleşir.
