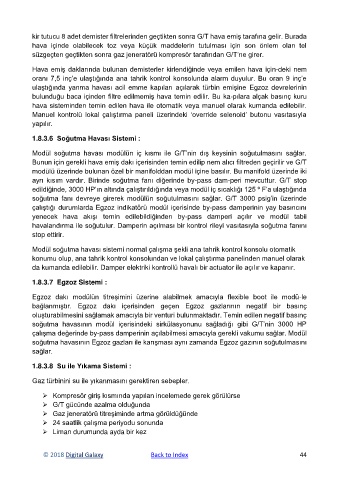

kir tutucu 8 adet demister filtrelerinden geçtikten sonra G/T hava emiş tarafına gelir. Burada
            hava  içinde  olabilecek  toz  veya  küçük  maddelerin  tutulması  için  son  önlem  olan  tel
            süzgeçten geçtikten sonra gaz jeneratörü kompresör tarafından G/T’ne girer.

            Hava emiş daklarında bulunan demisterler kirlendiğinde veya emilen hava için-deki nem
            oranı 7,5 inç’e ulaştığında ana tahrik kontrol konsolunda alarm duyulur. Bu oran 9 inç’e
            ulaştığında  yanma  havası  acil  emme  kapıları  açılarak  türbin  emişine  Egzoz  devrelerinin
            bulunduğu baca içinden filtre edilmemiş hava temin edilir. Bu ka-pılara alçak basınç kuru
            hava sisteminden temin edilen hava ile otomatik veya manuel olarak kumanda edilebilir.
            Manuel  kontrolü  lokal  çalıştırma  paneli  üzerindeki  ‘override  selenoid’  butonu  vasıtasıyla
            yapılır.


            1.8.3.6  Soğutma Havası Sistemi :

            Modül  soğutma  havası  modülün  iç  kısmı  ile  G/T’nin  dış  keysinin  soğutulmasını  sağlar.
            Bunun için gerekli hava emiş dakı içerisinden temin edilip nem alıcı filtreden geçirilir ve G/T
            modülü üzerinde bulunan özel bir manifolddan modül içine basılır. Bu manifold üzerinde iki
            ayrı  kısım  vardır.  Birinde  soğutma  fanı  diğerinde  by-pass  dam-peri  mevcuttur.  G/T  stop
            edildiğinde, 3000 HP’ın altında çalıştırıldığında veya modül iç sıcaklığı 125 º F’a ulaştığında
            soğutma  fanı  devreye  girerek  modülün  soğutulmasını  sağlar.  G/T  3000  psig’in  üzerinde
            çalıştığı durumlarda Egzoz indikatörü modül içerisinde by-pass damperinin yay basıncını
            yenecek  hava  akışı  temin  edilebildiğinden  by-pass  damperi  açılır  ve  modül  tabii
            havalandırma ile soğutulur. Damperin açılması bir kontrol rileyi vasıtasıyla soğutma fanını
            stop ettirir.

            Modül soğutma havası sistemi normal çalışma şekli ana tahrik kontrol konsolu otomatik
            konumu olup, ana tahrik kontrol konsolundan ve lokal çalıştırma panelinden manuel olarak
            da kumanda edilebilir. Damper elektriki kontrollü havalı bir actuator ile açılır ve kapanır.

            1.8.3.7  Egzoz Sistemi :

            Egzoz  dakı  modülün  titreşimini  üzerine  alabilmek  amacıyla  flexible  boot  ile  modü-le
            bağlanmıştır.  Egzoz  dakı  içerisinden  geçen  Egzoz  gazlarının  negatif  bir  basınç
            oluşturabilmesini sağlamak amacıyla bir venturi bulunmaktadır. Temin edilen negatif basınç
            soğutma  havasının  modül  içerisindeki  sirkülasyonunu  sağladığı  gibi  G/T’nin  3000  HP
            çalışma değerinde by-pass damperinin açılabilmesi amacıyla gerekli vakumu sağlar. Modül
            soğutma havasının Egzoz gazları ile karışması aynı zamanda Egzoz gazının soğutulmasını
            sağlar.

            1.8.3.8  Su ile Yıkama Sistemi :


            Gaz türbinini su ile yıkanmasını gerektiren sebepler.

                ➢  Kompresör giriş kısmında yapılan incelemede gerek görülürse
                ➢  G/T gücünde azalma olduğunda
                ➢  Gaz jeneratörü titreşiminde artma görüldüğünde
                ➢  24 saatlik çalışma periyodu sonunda
                ➢  Liman durumunda ayda bir kez
