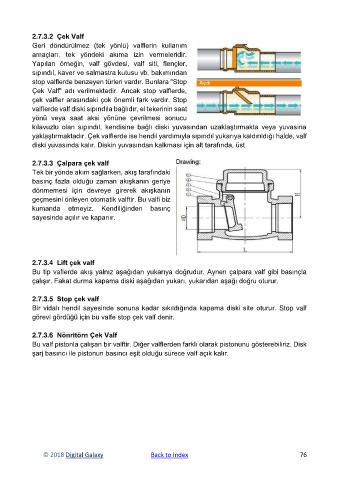

2.7.3.2  Çek Valf
            Geri  döndürülmez  (tek  yönlü)  valflerin  kullanım
            amaçları,  tek  yöndeki  akıma  izin  vermeleridir.
            Yapıları  örneğin,  valf  gövdesi,  valf  siti,  flençler,
            sıpındıl, kaver ve salmastra kutusu vb. bakımından
            stop valflerde benzeyen türleri vardır. Bunlara "Stop
            Çek  Valf"  adı  verilmektedir.  Ancak  stop  valflerde,
            çek valfler arasındaki çok önemli fark vardır. Stop
            valflerde valf diski sıpındıla bağlıdır, el tekerinin saat
            yönü  veya  saat  aksi  yönüne  çevrilmesi  sonucu
            kılavuzlu  olan  sıpındıl,  kendisine  bağlı  diski  yuvasından  uzaklaştırmakta  veya  yuvasına
            yaklaştırmaktadır. Çek valflerde ise hendil yardımıyla sıpındıl yukarıya kaldırıldığı halde, valf
            diski yuvasında kalır. Diskin yuvasından kalkması için alt tarafında, üst

            2.7.3.3  Çalpara çek valf
            Tek bir yönde akım sağlarken, akış tarafındaki
            basınç  fazla  olduğu  zaman  akışkanın  geriye
            dönmemesi  için  devreye  girerek  akışkanın
            geçmesini önleyen otomatik valftir. Bu valfi biz
            kumanda  etmeyiz.  Kendiliğinden  basınç
            sayesinde açılır ve kapanır.




            2.7.3.4  Lift çek valf
            Bu tip vaflerde akış yalnız aşağıdan yukarıya doğrudur. Aynen çalpara valf gibi basınçla
            çalışır. Fakat durma kapama diski aşağıdan yukarı, yukarıdan aşağı doğru oturur.

            2.7.3.5  Stop çek valf
            Bir vidalı hendil sayesinde sonuna kadar sıkıldığında kapama diski site oturur. Stop valf
            görevi gördüğü için bu valfe stop çek valf denir.

            2.7.3.6  Nönritörn Çek Valf
            Bu valf pistonla çalışan bir valftir. Diğer valflerden farklı olarak pistonunu gösterebiliriz. Disk
            şarj basıncı ile pistonun basıncı eşit olduğu sürece valf açık kalır.
