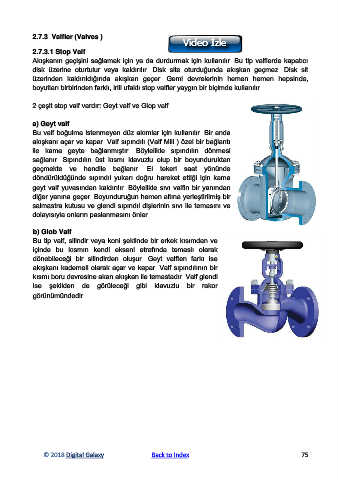

2.7.3  Valfler (Valves )

            2.7.3.1 Stop Valf
            Akışkanın geçişini sağlamak için ya da durdurmak için kullanılır. Bu tip valflerde kapatıcı
            disk  üzerine  oturtulur  veya  kaldırılır.  Disk  site  oturduğunda  akışkan  geçmez.  Disk  sit
            üzerinden  kaldırıldığında  akışkan  geçer.  Gemi  devrelerinin  hemen  hemen  hepsinde,
            boyutları birbirinden farklı, irili ufaklı stop valfler yaygın bir biçimde kullanılır.

            2 çeşit stop valf vardır: Geyt valf ve Glop valf

            a) Geyt valf
            Bu valf boğulma istenmeyen düz akımlar için kullanılır. Bir anda
            akışkanı açar ve kapar. Valf sıpındılı (Valf Mili ) özel bir bağlantı
            ile  kama  geyte  bağlanmıştır.  Böylelikle  sıpındılın  dönmesi
            sağlanır.  Sıpındılın  üst  kısmı  klavuzlu  olup  bir  boyunduruktan
            geçmekte  ve  hendile  bağlanır.  El  tekeri  saat  yönünde
            döndürüldüğünde  sıpındıl  yukarı  doğru  hareket  ettiği  için  kama
            geyt valf yuvasından kaldırılır. Böylelikle sıvı valfin bir yanından
            diğer yanına geçer. Boyunduruğun hemen altına yerleştirilmiş bir
            salmastra kutusu ve glendi sıpındıl dişlerinin sıvı ile temasını ve
            dolayısıyla onların paslanmasını önler.

            b) Glob Valf
            Bu tip valf, silindir veya koni şeklinde bir erkek kısımdan ve
            içinde  bu  kısmın  kendi  ekseni  etrafında  temaslı  olarak
            dönebileceği  bir  silindirden  oluşur.  Geyt  valften  farkı  ise
            akışkanı kademeli olarak açar ve kapar. Valf sıpındılının bir
            kısmı boru devresine akan akışkan ile temastadır. Valf glendi
            ise  şekilden  de  görüleceği  gibi  klavuzlu  bir  rakor
            görünümündedir
