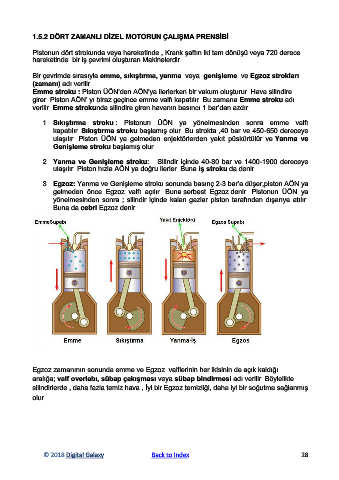

1.5.2 DÖRT ZAMANLI DİZEL MOTORUN ÇALIŞMA PRENSİBİ

            Pistonun dört strokunda veya hareketinde , Krank şaftın iki tam dönüşü veya 720 derece
            hareketinde  bir iş çevrimi oluşturan Makinelerdir.

            Bir çevrimde sırasıyla emme, sıkıştırma, yanma  veya  genişleme  ve Egzoz strokları
            (zamanı) adı verilir.
            Emme stroku : Piston ÜÖN’den AÖN’ya ilerlerken bir vakum oluşturur. Hava silindire
            girer. Piston AÖN’ yı biraz geçince emme valfı kapatılır. Bu zamana Emme stroku adı
            verilir. Emme strokunda silindire giren havanın basıncı 1 bar’dan azdır.

                1.  Sıkıştırma  stroku :  Pistonun  ÜÖN  ya  yönelmesinden  sonra  emme  valfı
                    kapatılır. Sıkıştırma stroku başlamış olur. Bu strokta ,40 bar ve 450-650 dereceye
                    ulaşılır.  Piston  ÜÖN  ya  gelmeden  enjektörlerden  yakıt  püskürtülür  ve Yanma  ve
                    Genişleme stroku başlamış olur.

                2.  Yanma ve Genişleme stroku:   Silindir içinde 40-80 bar ve 1400-1900 dereceye
                    ulaşılır. Piston hızla AÖN ya doğru ilerler. Buna iş stroku da denir.

                3.  Egzoz: Yanma ve Genişleme stroku sonunda basınç 2-3 bar’a düşer,piston AÖN ya
                    gelmeden  önce  Egzoz  valfı  açılır.  Buna serbest  Egzoz denir.  Pistonun  ÜÖN  ya
                    yönelmesinden sonra ; silindir içinde kalan gazlar piston tarafından dışarıya atılır.
                    Buna da cebri Egzoz denir.































            Egzoz zamanının sonunda emme ve Egzoz  valflerinin her ikisinin de açık kaldığı
            aralığa; valf overlabı, sübap çakışması veya sübap bindirmesi adı verilir. Böylelikle
            silindirlerde , daha fazla temiz hava , İyi bir Egzoz temizliği, daha iyi bir soğutma sağlanmış
            olur.
